渭南旋流板废气净化塔

一、旋流板废气处理塔产品介绍：
  水喷淋式旋流板废气处理塔又被称为水喷淋塔、废气处理塔、尾气净化塔、废气吸收塔、废气洗涤塔、旋流板塔。湿式旋流板废气处理塔在湿法除尘中技术较先进，在锅炉上除尘脱硫及喷涂除漆雾效果尤为显著，应用也非常广泛，较其它湿法工艺除尘效果更好，净化后气体湿度含量更低。既清除95％以上的漆尘，又保证气体湿度含量低，滤水简单。


二、旋流板水喷淋废气处理塔工作原理：
  含尘气体、黑烟尾气经烟管进入废气处理塔的底部锥斗，烟尘受水浴的冲洗，经此处理黑烟、粉尘等污染物经水浴后，有一部分尘粒随气体运动，与冲击水雾并与循环喷淋水相结合，在主体内进一步充分混合作用，此时含尘气体中的尘粒便被水捕集，尘水径离心或过滤脱离，因重力经塔壁流入循环池，净化气体外排。废水在循环池沉渣定期清捞、外运。

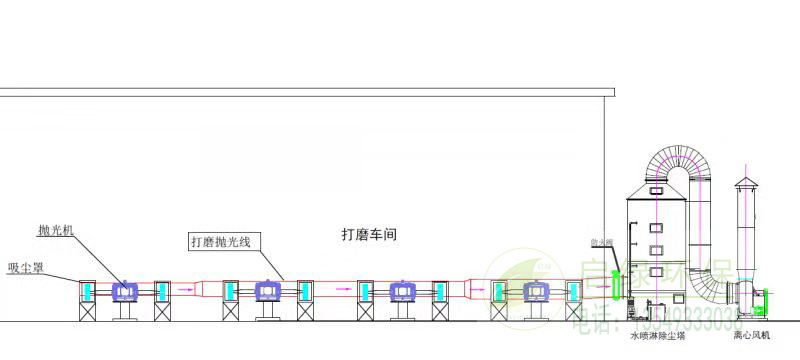

打磨抛光粉尘处理工艺流程： 来自车间的粉尘→ 旋流板废气处理塔→ 离心风机→ 达标排放

三、旋流板水喷淋废气处理塔优点
  设计的塔体内径和高度十分合理，塔内的净化装置由旋流气动装置、喷淋布水装置、脱水除雾装置组成，在设计计算、结构组成、加工工艺等方面都具有自身的特色，保证了烟气净化系统操作负荷和操作弹性大、传质效率高、防堵性能强、脱硫除尘效率高等突出的优点。

旋流装置结构图

四、旋流板废气塔结构

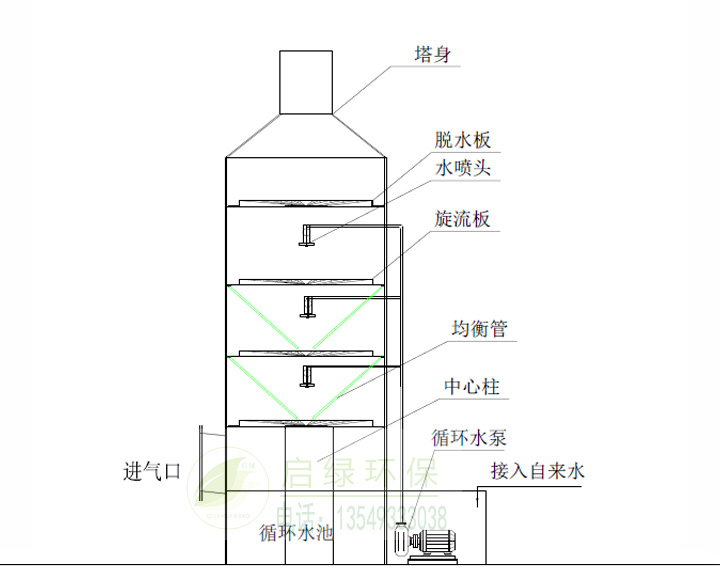

旋流板废气处理塔结构图

备注：废气塔在循环水中添加各种药剂能处理对应净化中和各种有机、无机废气。

例如：
①、循环水添加氢氧化钠、硫化钠、尿素——可去除氮氧化物废气
②、循环水添加氢氧化钠——去除盐酸废气
③、循环水添加氢氧酸纳——去除含氢废气
④、循环水添加稀醋酸——去除含铅废气
⑤、循环水添加高猛酸钾——去除含汞废气
⑥、循环水添加石灰、碱——去除二氧化硫
根据废气腐蚀废气处理塔设备主体材质可选用：不锈钢，炭钢，PP板等。

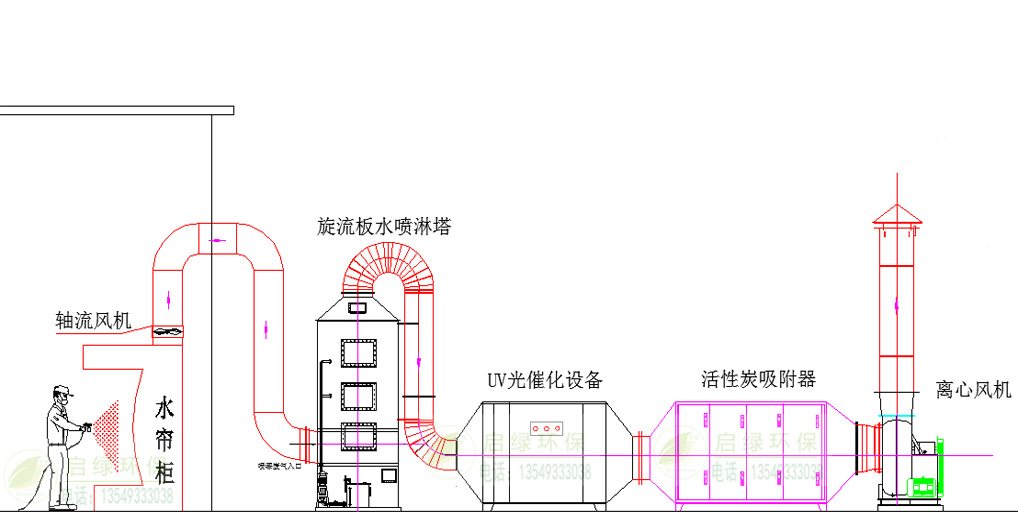

水喷淋塔应用在喷漆废气处理与UV光解除臭设备、活性炭吸附塔等设备结合使用！处理工艺如下图所示：

喷漆废气处理工艺： 喷漆废气→水帘柜→旋流板废气处理塔→UV光解设备→活性炭吸附塔→离心风机→达标排放

五、旋流板水喷淋塔应用范围：
 旋流板水喷淋塔适用于各工业领域的废气粉尘净化处理及黑烟尾气脱硫处理（如：发电机尾气处理、锅炉尾气处理、喷漆废气漆雾处理，溶于水的粉尘处理等。）

六、旋流板废气处理塔工程案例

东莞市某智能装备有限公司废气处理工程案例（水喷淋除尘工艺）
