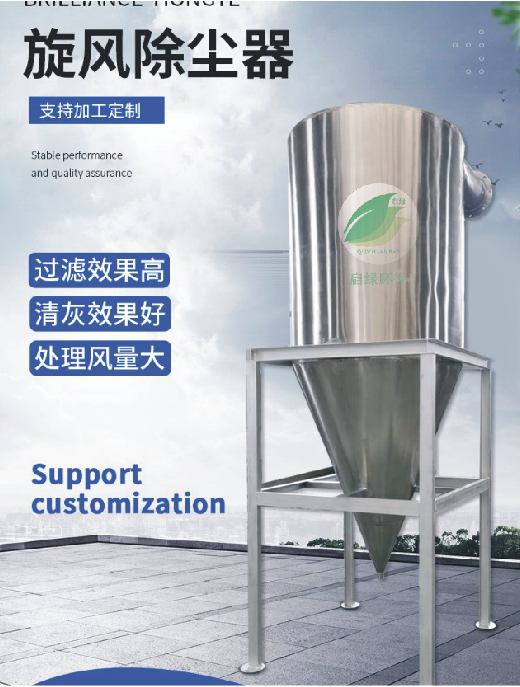

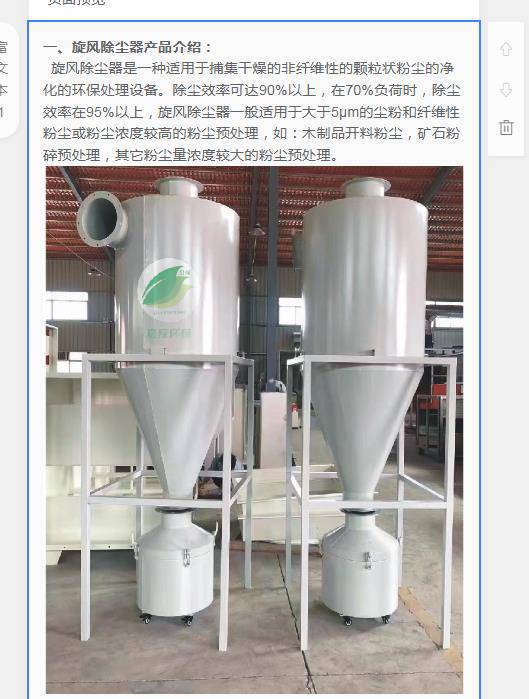

龙华启绿环保旋风除尘设备 工业粉尘净化的环保处理装置
1. 核心概述
旋风除尘器没有运动部件，其核心设计是一个倒锥形的金属筒体。当含尘气体以高速沿切线方向进入后，会在筒内形成高速旋转的涡流，粉尘颗粒在离心力的作用下被甩向器壁，与气体分离，最终落入下方的集灰斗。
2. 核心工作原理
其工作过程基于惯性离心力，具体步骤如下：
1. 切向进入与涡流形成：
· 含尘气体以15-25 m/s的较高速度，沿切线方向进入除尘器上部的进气管。
· 这个切向入口的设计迫使气流沿着除尘器内壁作旋转运动，形成一股自上而下的外旋气流（称为“外涡旋”）。
2. 离心分离：
· 在高速旋转（通常旋转速度可达5-30 m/s）产生的强大离心力作用下，密度远大于气体的粉尘颗粒被甩向器壁。
· 颗粒物与器壁发生碰撞，失去动能，并在重力作用下沿锥体壁向下旋转滑落。
3. 颗粒物收集：
· 被分离的粉尘颗粒随着气流旋转至除尘器底部的锥形部分。由于锥形的收缩，旋转速度加快，离心力进一步增强，分离效率提高。
· 最终，粉尘颗粒通过锥体底部的卸灰口落入集灰斗中。
4. 洁净气体排出：
· 向下旋转的外涡旋气流到达锥体底部后，因系统负压的作用，转而形成一股自下而上的内旋气流（称为“内涡旋”），流向中心的排气管。
· 净化后的气体（仍携带少量细小粉尘）从顶部的排气管（也称内筒或升气管）排出。
下图展示了旋风除尘器内部的气流运动和粉尘分离过程：
```mermaid
flowchart TD
A[含尘气体] --> B[切向进入口]
B --> C[形成向下旋转的外涡旋气流]
C --> D[产生强大离心力]
D --> E[粉尘颗粒被甩向器壁]
E --> F[颗粒沿壁向下旋转滑落]
F --> G[落入集灰斗并通过卸灰口排出]
C --> H[到达锥底后形成向上旋转的内涡旋]
H --> I[净化后的气体从顶部排气管排出]
```
3. 核心组件
一个标准的旋风除尘器主要由以下几部分组成：
· 筒体：圆柱形部分，是气流产生旋转的主要空间。
· 锥体：圆锥形部分，位于筒体下方，用于加速气流并收集粉尘。
· 进气管：通常为矩形或圆形截面，以切线方向与筒体连接。
· 排气管（升气管）：位于除尘器顶部中心，深入筒体内，用于排出净化后的气体。
· 集灰斗与卸灰装置：位于锥体底部，用于收集分离下来的粉尘。卸灰装置（如星型卸料器、翻板阀）至关重要，必须保证气密性，防止外部空气漏入扰乱内部气流，导致效率下降。
4. 性能特点
· 优点：
· 结构简单，制造、安装和维护成本低。
· 无运动部件，可靠性高，耐用性强。
· 耐高温、高压，可用各种材料（如碳钢、不锈钢）制造，适应不同工况。
· 运行能耗低，仅需克服其自身阻力，压损中等（通常为500-1500 Pa）。
· 干式收集，便于粉尘的回收利用，无废水处理问题。
· 缺点：
· 对细小粉尘（<5-10μm）捕集效率较低。主要用于捕集>10μm的粗颗粒粉尘。
· 处理风量波动对效率影响较大。
· 不适用于粘性大、纤维状或易结垢的粉尘，容易造成堵塞。
· 设备阻力（压降）与处理效率存在矛盾：提高进口风速可增加效率，但也会显著增加阻力。
5. 主要应用领域
旋风除尘器很少单独用作最终净化设备，而是作为高效除尘系统的预处理单元，广泛应用于：
· 工业锅炉：收集燃煤锅炉烟气中的飞灰，作为布袋除尘器或静电除尘器的前置设备。
· 木材加工：分离刨花、锯末等大颗粒木屑。
· 粮食与饲料加工：处理粮食破碎、筛选、输送过程中产生的粉尘。
· 冶金、矿山：破碎机、筛分机、输送转运点的粗颗粒粉尘收集。
· 化工、塑料：产品回收和粗颗粒物去除。
· 机械加工：铸造砂处理、抛光打磨的初级除尘。
6. 常见类型与改进
为提升效率或适应特定需求，发展出多种变体：
· 多管旋风除尘器：将多个小型旋风子并联组合在一个箱体内，用于处理大风量，能有效提高对小颗粒的分离效率。
· 长锥体旋风除尘器：加长锥体部分，延长气流旋转路径，提高分离效率。
· 直流式旋风除尘器：气流轴向进入，通过导流叶片产生旋转，阻力较低。
---
总结来说，旋风除尘器是一种经典、经济、可靠的初级除尘装置。 它的核心价值在于其坚固的结构、低廉的成本和出色的粗颗粒预处理能力，是许多工业除尘系统中不可或缺的“第一道防线”。在选择时，需根据粉尘粒径分布、风量和系统要求来决定是单独使用还是作为组合工艺的预处理单元。
