打磨抛光旋流板喷淋塔废气处理设备

这些粉尘若不处理直接排放，会带来严重问题：



· 健康危害：可吸入性粉尘（尤其是PM10、PM2.5）会严重损害操作人员的呼吸系统，导致尘肺病等职业病。

· 安全隐患：可燃性粉尘（如铝粉、镁粉、木材粉末）在达到一定浓度时，遇明火会发生爆炸。

· 环境污染：污染车间和厂区环境，影响设备寿命，并可能对厂区外大气环境造成污染。

· 设备损坏：粉尘会进入精密设备，导致设备磨损、短路和故障。

2. 治理目标



1. 达标排放：排气筒出口的颗粒物排放浓度必须满足《大气污染物综合排放标准》（GB16297）的要求（通常排放浓度需低于20-30mg/m³）。

2. 职业健康：确保车间内工作岗位的粉尘浓度符合《工作场所有害因素职业接触限值》（GBZ 2.1）的要求。

3. 安全生产：有效降低车间内粉尘浓度，消除可燃粉尘的爆炸风险。

4. 改善环境：显著改善车间工作环境，提高能见度和员工舒适度。

5. 回收资源：对具有回收价值的金属粉尘进行收集。



3. 废气特性与设计前提



· 废气成分：主要为固态颗粒物，成分取决于打磨抛光工件的材质。

· 废气特点：高浓度、大风量、干燥、粉尘比重较大。可能含有火花（在打磨金属时）。

· 设计前提：

  · 预处理火花：对于金属打磨，必须在废气进入主塔前设置火花捕集器，防止火灾隐患。

  · 湿法优于干法：对于易燃易爆粉尘（如铝镁粉尘），湿式喷淋塔是甚至强制要求，因为它能彻底消除爆炸风险。



4. 核心技术原理：湿式洗涤



喷淋塔（又称洗涤塔）的核心原理是气液两相接触传质。



1. 惯性碰撞：含尘气流在塔内上升，与自上而下喷淋的洗涤液（通常是水）发生逆向接触。由于粉尘与液滴的质量差异，尘粒会因惯性作用撞击并粘附在液滴上。

2. 扩散与凝聚：细微尘粒通过布朗运动与液滴接触凝聚，或被水膜、泡沫捕获。

3. 重力沉降：增加了水分的尘粒（或 agglomeration 凝聚后的较大颗粒）因自重增大而沉入塔底水池。

4. 气液分离：经净化后的气体通过除雾层，去除其中夹带的细小液滴，然后洁净气体从塔顶排出。



5. 系统工艺流程



基本流程： 产尘点 → 集气罩/吸尘臂 → 风管 → 火花捕集器（可选） → 喷淋塔 → 除雾器 → 离心风机 → 达标排放



核心工艺单元描述：



1. 废气收集系统：

   · 在打磨抛光工位上方或侧方设置万向吸气臂或吸气罩，罩口控制风速通常不低于 1.0~1.5 m/s，以确保有效捕捉粉尘。

   · 采用碳钢（Q235） 材质的风管，厚度需满足强度要求。

2. 预处理系统（火花捕集器）：

   · 结构：一个简单的旋风沉降室或带阻火网的管段。

   · 原理：通过改变气流方向，利用离心力或碰撞使带有火花的较重颗粒物分离并沉降下来，防止其进入塔内引燃可燃物。

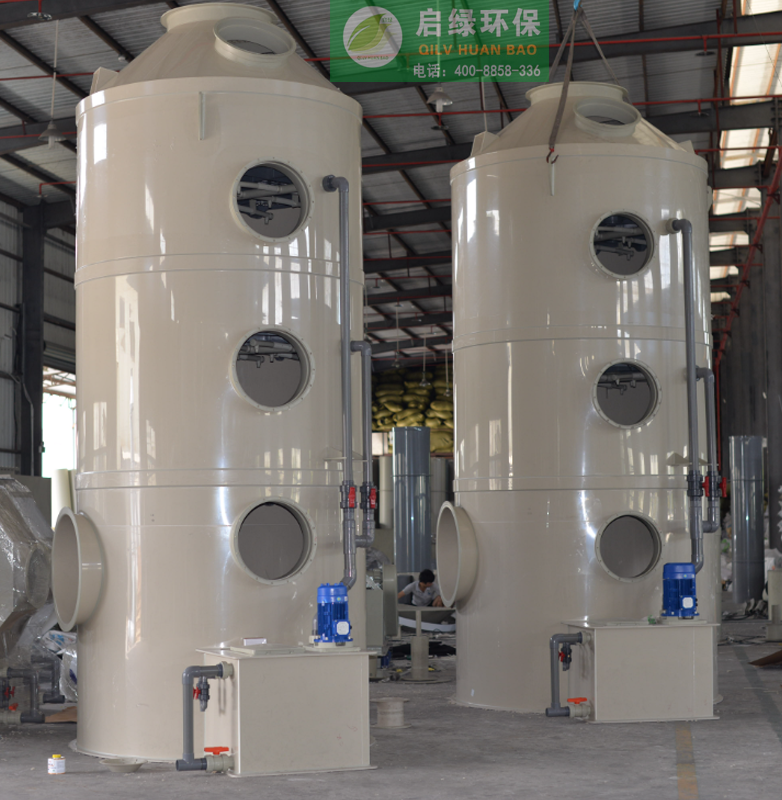

3. 核心设备：喷淋塔

   · 塔体：通常采用PP（聚丙烯）或玻璃钢（FRP） 制作，耐腐蚀、重量轻、寿命长。

   · 喷淋系统：

     · 喷淋层：通常设置2-3层，每层有多个螺旋喷嘴，确保喷淋覆盖整个塔截面。

     · 循环水泵：将水箱中的水输送至喷淋层。水泵材质需耐腐蚀（如氟塑料泵）。

   · 填料层：塔内填充PP多面空心球或花环填料，极大地增加气液接触面积，提高除尘效率。

   · 除雾器：塔顶设置折流板除雾器或旋流板除雾器，有效去除气流中的水雾。

   · 水箱与排污：塔底设有水箱，用于沉淀污泥。需定期通过排污阀排放污泥或通过刮泥机自动清淤。



6. 喷淋塔设计关键参数



· 空塔风速：一般取 1.0 ~ 2.0 m/s。风速过低效率低，过高则阻力大且带水严重。

· 液气比（L/G）：喷淋液量与处理气量的比率，一般取 0.8 ~ 1.5 L/m³。

· 停留时间：废气在塔内的停留时间，一般需 > 2秒。

· 系统阻力：通常为 800 ~ 1200 Pa，主要用于风机选型。



7. 主要设备清单



序号 设备/部件名称 规格描述 单位 数量 备注

1 集气系统 万向吸气臂/集气罩、碳钢风管 套 1 根据工位定制

2 火花捕集器 碳钢材质 台 1 金属打磨必备

3 喷淋塔主体 PP/FRP，厚度≥10mm 套 1 核心设备

 - 塔体

 - 填料层 多面空心球，填充高度 m³ XX

 - 喷淋系统 喷淋层、螺旋喷嘴、管道 套 1

 - 除雾器 折流板式 套 1

4 循环水箱 与塔体一体 个 1

5 循环水泵 防腐液下泵/自吸泵 台 2 一用一备

6 离心风机 防腐型，风量XXXX m³/h，全压XXXX Pa 台 1

7 电控系统 控制风机、水泵启停，过载保护 套 1

8 加药系统（可选） 用于调节水质，防止结垢、堵塞 套 1



8. 运行与维护



· 运行成本：主要为电耗（风机和水泵）。

· 日常维护：

  · 定期排污：根据水箱中污泥量，定期开启排污阀，防止污泥堵塞水泵和喷嘴。

  · 检查喷嘴：定期检查喷嘴是否堵塞，及时清理。

  · 补充水源：由于蒸发和排污会损耗水，需定期向水箱补水。

  · 监测pH值：若粉尘呈酸性或碱性，需通过加药系统调节循环水的pH值至中性，防止设备腐蚀。

· 优缺点：

  · 优点：安全性高（尤其适用于易燃易爆粉尘）、结构简单、造价相对较低、能处理一定程度的粘性粉尘。

  · 缺点：产生废水，需配套污水处理或沉淀循环系统；在寒冷地区需防冻；对疏水性粉尘处理效率较低。



---



总结： 喷淋塔是处理打磨抛光粉尘，特别是易燃易爆金属粉尘的经典、安全、有效的湿法除尘设备。其成功应用的关键在于：



1. 合理的设计参数（空塔风速、液气比）。

2. 可靠的废气收集系统，保证粉尘能被有效吸入。

3. 定期的维护管理，特别是排污和检查工作，防止系统失效。



对于水资源短缺或不愿处理废水的场合，可考虑滤筒除尘器（但必须做好防爆措施），但喷淋塔在安全性上的优势是无可替代的。
