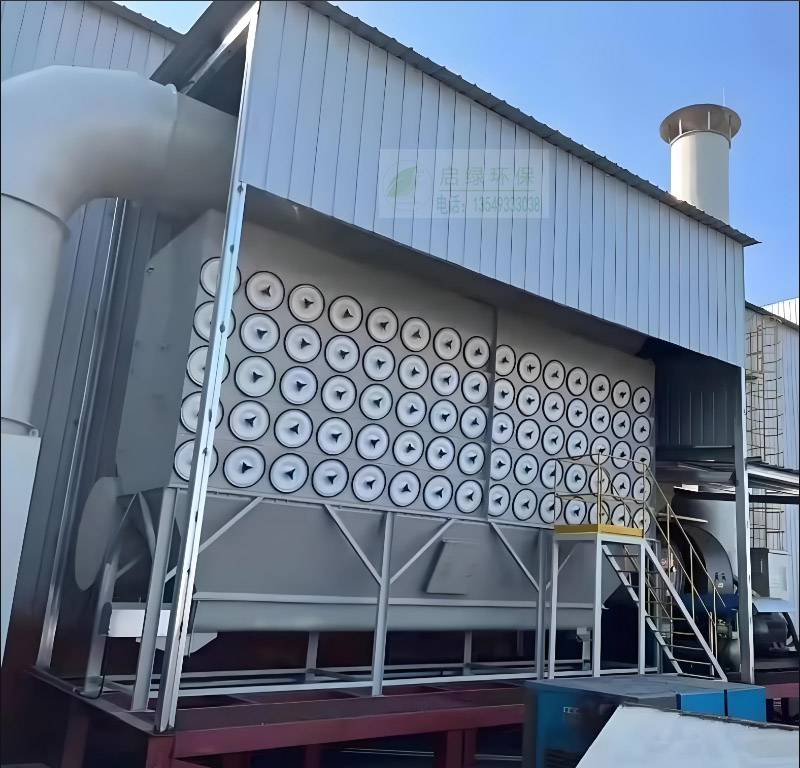

脉冲滤筒除尘设备
1. 核心概述

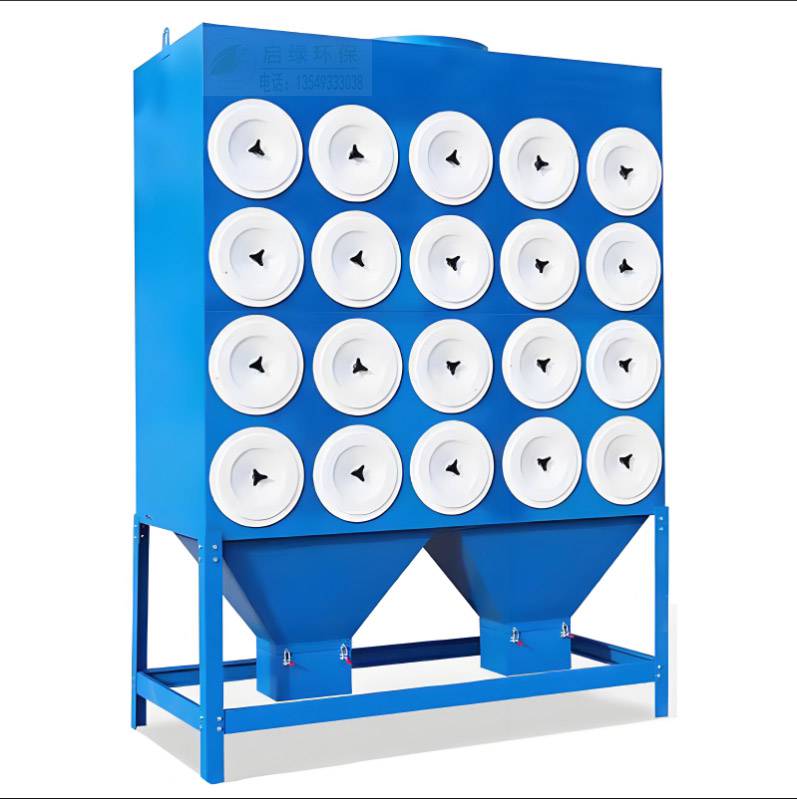

脉冲滤筒除尘器的核心设计在于其垂直或倾斜安装的褶皱纹滤筒，这种设计提供了巨大的过滤面积。其工作原理是表面过滤，通过压缩空气脉冲定期、自动地清洁滤筒，从而保持设备持续稳定的低阻运行和高效率。
2. 核心工作原理
其工作流程是一个“过滤-清灰-排灰” 的循环过程，具体如下：
a. 过滤过程 (Filtration)
· 含尘气体在风机负压作用下，由进风口进入除尘器箱体。
· 由于气流断面的突然扩大，风速降低，部分大颗粒粉尘在重力作用下直接落入灰斗，完成初级沉降（预分离）。
· 随后，气体穿过滤筒，粉尘被截留在滤材的外表面。洁净的气体则透过滤材，进入滤筒内部的洁净气室，最终从出风口排出。
b. 清灰过程 (Pulse-Jet Cleaning)
· 随着滤筒表面粉尘层的增厚，设备运行阻力（压差）逐渐升高。
· 控制系统（通常采用压差控制或时间控制）发出指令，启动清灰过程。
· 电磁脉冲阀瞬间开启，一股高压（0.4-0.6MPa）、大流量的压缩空气在极短的时间内（约0.1-0.2秒）冲入滤筒内部。
· 这股高压气流沿滤筒长度方向产生强烈的引射和振动，瞬间将附着在滤筒外表面的粉尘层“抖落”，使其落入下方的灰斗中。
· 清灰是逐排、轮流进行的，每次只喷吹一排滤筒，确保大部分过滤面积始终保持工作状态，保证除尘器的连续运行。
c. 排灰过程 (Dust Discharge)
· 落入灰斗的粉尘通过卸灰阀（如星型卸料器、翻板阀）被定期、连续地排出。
· 收集的粉尘可由螺旋输送机、刮板机等输送到集尘仓或料桶中，进行集中处理。
下图展示了脉冲滤筒除尘器的完整工作流程和内部结构：
A[含尘气体] --> B[进风口]
B --> C[除尘器箱体]
C --> D[大颗粒粉尘因重力沉降]
D --> E[落入灰斗]
C --> F[气体穿过滤筒]
F --> G[粉尘被截留在滤筒外表面]
G --> H[洁净气体进入洁净气室]
H --> I[从出风口排出]
G --> J[粉尘层增厚阻力升高]
J --> K{控制系统}
K -- 触发指令 --> L[电磁脉冲阀开启]
L --> M[高压压缩空气喷吹]
M --> N[粉尘被抖落至灰斗]
N --> O[通过卸灰阀排出]
O --> P[粉尘收集处理]
```

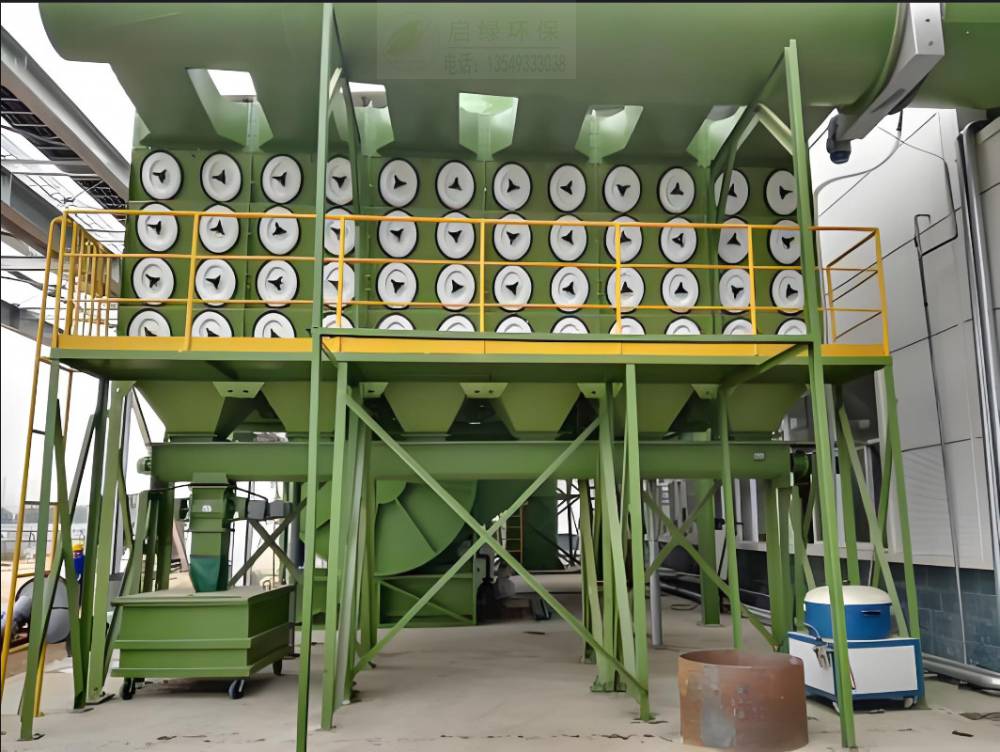

3. 核心组件与技术特点
· 滤筒 (Filter Cartridge)：
· 核心，通常采用聚酯(Polyester)、PTFE覆膜等高效过滤材料。
· 褶皱纹设计：使其在有限空间内提供巨大的过滤面积（通常是同尺寸布袋的2-3倍），因此设备结构更紧凑。
· 表面过滤：PTFE覆膜滤料可实现表面过滤，粉尘不易渗透到滤料内部，清灰更彻底，阻力更低，寿命更长。
· 脉冲喷吹系统 (Pulse-Jet System)：
· 包括储气罐、电磁脉冲阀、喷吹管、文氏管（可选）。
· 文氏管能诱导更多周围空气，增强清灰效果。
· 控制系统 (Control System)：
· 自动化运行，通常配备PLC，可选择压差控制（根据阻力自动清灰，节能高效）或时间控制（定时清灰）模式。
· 灰斗与卸灰装置 (Hopper & Discharge Valve)：
· 储存收集的粉尘并实现密封、连续排灰，防止空气泄漏。
技术特点：
· 高效净化：对微细粉尘（PM2.5、PM10）的收集效率极高，过滤效率可达99.9%以上。
· 结构紧凑：单位体积过滤面积大，占地面积小，便于设备布置。
· 维护简便：滤筒更换非常方便，大多数型号设计为上抽式，无需进入除尘器内部即可完成更换。
· 清灰彻底：脉冲喷吹清灰能力强，设备运行阻力稳定。
· 应用广泛：可处理多种干燥粉尘。
4. 主要应用领域
几乎适用于所有产生干燥、非纤维性粉尘的工业部门：
· 金属加工：焊接烟尘、激光切割烟尘、抛光粉尘、砂轮磨尘。
· 木材加工：砂光、刨光、锯切、破碎产生的木屑粉尘。
· 食品与制药：粉末原料（面粉、淀粉、奶粉、添加剂）的回收与收集。
· 化工与塑料：颜料、染料、树脂、塑料颗粒等。
· 建筑材料：水泥、石膏粉、滑石粉、硅粉等。
· 能源与回收：锅炉烟道气、生物质燃烧粉尘、破碎回收线粉尘。
5. 优势与局限性
优势：
· 高效率：处理亚微米级颗粒物能力卓越。
· 低能耗：稳定的运行阻力意味着主风机的能耗更低。
· 长寿命：优质的PTFE覆膜滤筒使用寿命可达2-4年甚至更长。
· 模块化设计：可轻松进行扩容改造。
局限性：
· 初始投资：通常高于传统的布袋除尘器。
· 湿度敏感性：不适用于处理粘性、潮湿或含油雾的粉尘，容易导致滤筒堵塞。
· 温度限制：常规滤材工作温度通常需＜80-135°C，高温烟气需先冷却或选用特殊滤材。
---
总结来说，脉冲滤筒除尘器凭借其高效、紧凑、智能和可靠的特性，已成为现代工业粉尘控制的解决方案，特别适合在空间有限、排放要求严格的场合中处理干燥的细颗粒物。
