喷涂废气处理方案（水喷淋 + 干式过滤 + 光催化 + 活性炭吸附）

一、喷涂废气的来源

     在喷涂生产过程中，会产生大量废气，其中液态油漆在气压作用下形成雾化粉尘颗粒物，同时挥发出三苯等有机危害物。这些废气浓度较高，且粒径绝大部分在 10μm 以下，若未经有效处理直接排放，会对环境造成严重污染，危害人体健康。本喷涂废气净处理设备正是为解决这一问题而研发，采用先进的多级处理工艺，确保废气达标排放。

二、喷涂线废气处理工艺流程图及说明

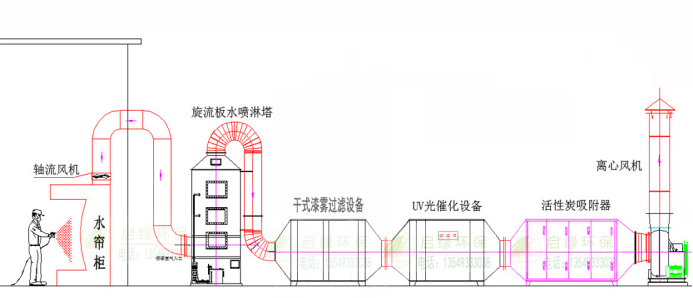

1、喷涂线废气处理工艺流程图

喷涂废气处理工艺有两种常见流程：

喷漆废气→水帘柜→水喷淋塔→干式过滤→UV 光解设备→活性炭吸附器→离心风机→达标排放

喷漆废气→水帘柜→气旋塔→干式过滤→UV 光解设备→活性炭吸附器→离心风机→达标排放

综合来看，喷涂废气处理设备采用（水喷淋塔/气旋塔 + 干式过滤 + UV 光解设备 + 活性炭吸附设备）三级处理工艺。

2、喷涂线废气处理工艺说明

    喷漆废气产生于喷涂作业的关键环节，液态油漆在气压作用下形成的雾化粉尘颗粒物及挥发的三苯等有机危害物，是废气处理的主要对象。具体处理步骤如下：

水帘柜清洗：喷漆废气首先进入水帘柜，水帘柜通过独特的设计，使废气与水流充分接触，对漆雾起到良好的清洗降解作用。这一过程能够初步降低废气中漆雾的浓度，为后续处理减轻负担。

水喷淋/气旋塔处理：经过水帘柜清洗后的废气，接着进入水喷淋废气处理塔或气旋塔。在水喷淋废气处理塔中，湿式旋流板发挥着重要作用，它促使废气与水进行充分且剧烈的接触，进一步对废气进行清洗处理，有效去除其中的漆雾和部分粉尘。而气旋塔则利用其独特的气旋结构，使废气中的颗粒物在离心力的作用下与气流分离，并被水吸收，从而达到去除漆雾和粉尘的目的。

干式过滤：通过加压引风机的作用，废气进入干式漆雾过滤器进行再次精细过滤。干式过滤采用特殊的过滤材料和结构，能够有效拦截废气中残留的微小颗粒，确保后续处理设备能够正常运行，避免因颗粒物堵塞而影响处理效果。

UV 光解处理：废气进入 UV 光解废气处理设备内，在高能紫外线的强烈照射下，挥发性有机物发生一系列复杂而高效的光化学反应。化学键开环和断裂，使得有机物逐渐降解转变成 CO₂、H₂O 等低分子化合物。同时，高能紫外光照射空气中的氧气生成臭氧，臭氧吸收紫外线后又生成氧自由基和氧气，氧自由基与空气中的水蒸气作用生成羟基自由基。羟基自由基是一种具有极强氧化能力的氧化剂，它能够将有机物彻底氧化为水、二氧化碳等无机物，实现废气的深度净化。

活性炭吸附：经过 UV 光解处理后的废气，进入活性炭吸附器。活性炭具有丰富的微孔结构和巨大的比表面积，这使得它具有强大的吸附能力。能够进一步吸附废气中残留的微量有害物质，确保废气净化效果达到最佳，为达标排放提供有力保障。

达标排放：净化后的废气最终通过管道，在离心风机的作用下排放到大气中，实现严格意义上的达标排放，为环境保护贡献力量。

三、喷涂废气处理达标排放执行标准

喷漆废气经处理后，污染物排放需达到广东省《家具制造行业挥发性有机化合物排放标准》DB 44/814 - 2010 第二时段排放标准，且离地 15 米高空排放。具体标准如下：

苯外排浓度低于 1mg/m³。

甲苯与二甲苯外排浓度低于 20mg/m³。

总 VOCs 外排浓度低于 30 mg/m³。

四、喷涂线废气处理设备工程案例

（一）东莞志某工艺制品有限公司

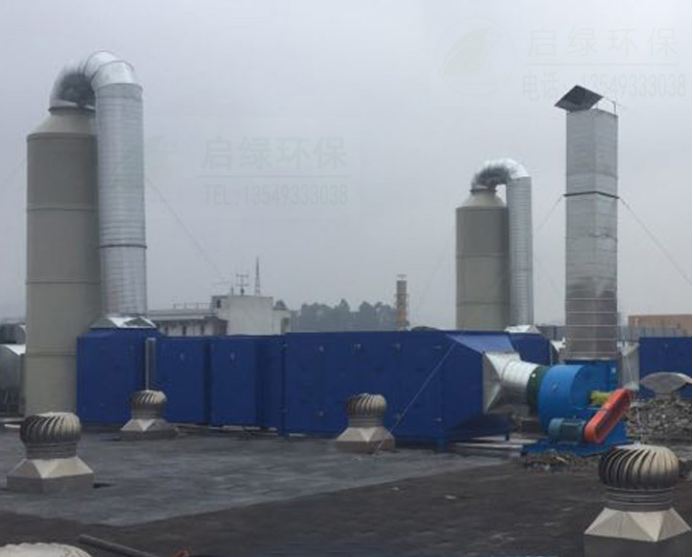

      该公司采用水喷淋废气处理塔 + 干式过滤 + UV 光解设备 + 活性炭吸附器的组合处理喷涂废气。经过该设备处理后，废气中的污染物浓度显著降低，达到了相关环保排放标准，有效改善了车间及周边的空气质量，为企业创造了良好的生产环境。

（二）东莞某丰包装股份有限公司

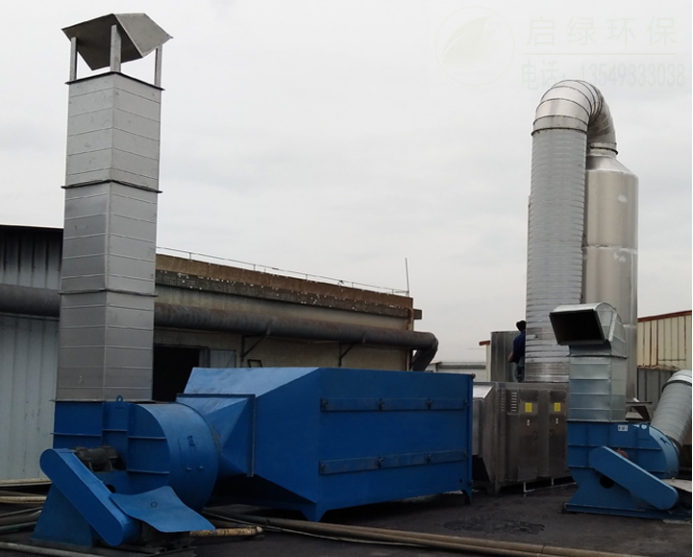

      在喷涂线废气处理方面，同样选用了水喷淋废气处理塔 + 干式过滤 + UV 光解设备 + 活性炭吸附器的处理设备。该设备运行稳定，对废气中的漆雾、有机物等污染物处理效果显著，使企业顺利通过环保验收，避免了因废气排放不达标而可能面临的经济处罚和声誉损失。

（三）欧某照明（江门）有限公司

      欧某照明（江门）有限公司的喷涂废气处理也采用了上述相同的处理设备。通过多级处理工艺，废气中的有害物质得到了有效去除，排放浓度远低于标准限值，为企业实现了绿色生产，同时也为当地的环境保护做出了积极贡献。
