气旋水帘柜

一、气旋水帘柜产品介绍：

        气旋水帘柜是一种高效、节能、环保的喷漆废气及粉尘处理设备，专为各类喷涂作业场景设计，核心功能是捕捉喷漆过程中产生的漆雾颗粒、有机废气及粉尘杂质，通过气旋离心分离与水幕吸附双重作用实现污染物净化，是汽车制造、家具加工、五金喷涂、电子元件涂装等行业不可或缺的环保处理装置。该设备兼具结构紧凑、操作简便、净化效率高的优势，能有效降低废气排放对环境的影响，同时保障操作人员的职业健康。

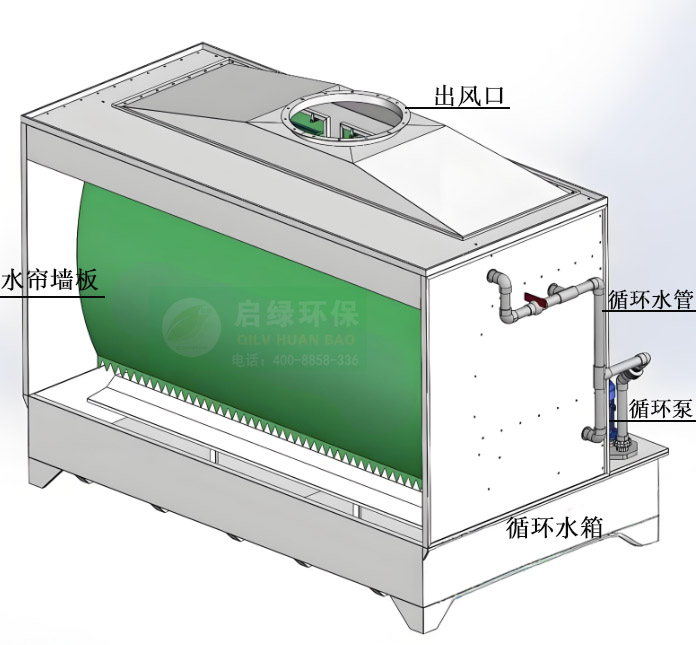

（气旋水帘柜）

二、气旋水帘柜工作原理：

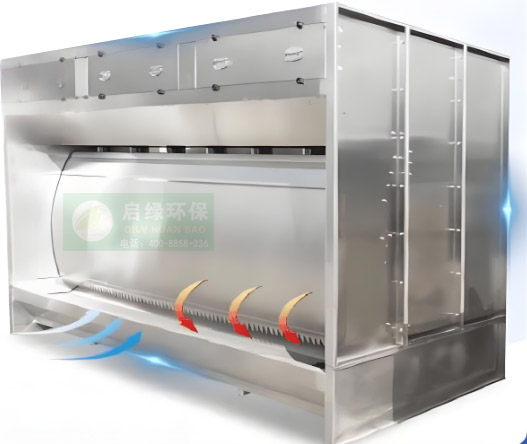

（气旋水帘柜工作原理图）

     气旋水帘柜的净化过程融合了气旋离心分离与水幕吸附两大核心技术，形成协同净化机制。首先，喷涂作业产生的漆雾废气在风机的负压牵引下，由设备进风口高速进入柜体内部。废气进入后，会沿着柜体内部的气旋导向结构做高速旋转运动，在离心力的作用下，废气中密度较大的漆雾颗粒、粉尘等污染物被甩向柜体侧壁，脱离气流主体并初步沉降。

     随后，经过初步离心分离的废气继续流向设备内部的水帘区域。柜体底部的水循环系统通过水泵将清水输送至顶部的水帘板，形成一层均匀、连续的水幕。当携带剩余污染物的废气穿过水幕时，废气中的有机废气分子及细小漆雾颗粒会被水幕吸附、溶解，形成含漆渣的污水流入下方的污水槽。同时，部分未被水幕完全捕捉的微小颗粒，会在柜体内部的气旋涡流作用下再次与水接触，进一步提升净化效果。最终，经过双重净化的洁净气体通过设备顶部的出风口排出，部分设备可根据需求搭配后续处理装置，确保排放完全达标。

     值得注意的是，对于含高浓度粉尘或粘性漆雾的废气，气旋水帘柜可与干式过滤器、UV光催化设备等组合使用，通过“预处理+主净化+深度处理”的工艺路线，实现废气的全面净化。

三、气旋水帘柜结构：

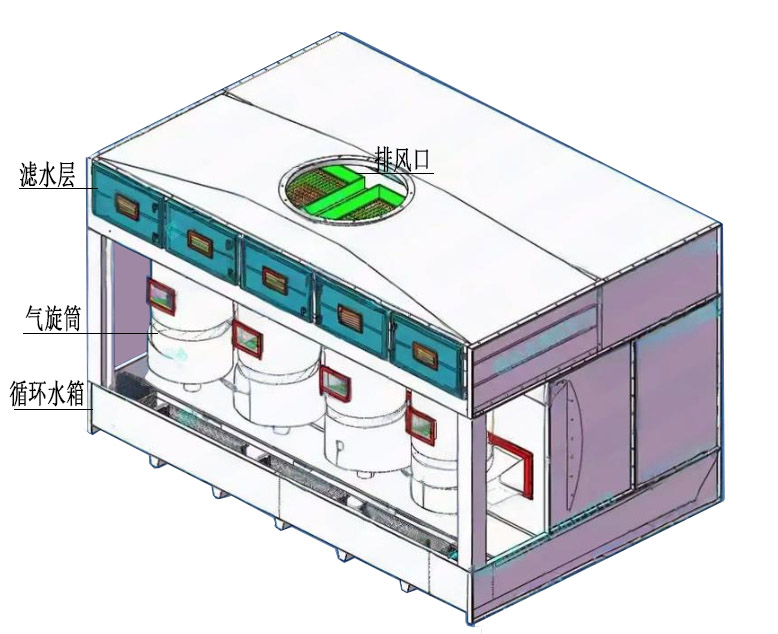

（气旋水帘柜结构图）

    气旋水帘柜主要由柜体主体、气旋导向装置、水帘生成系统、水循环系统、漆渣过滤装置、风机及出风口等部分组成。柜体主体为封闭式结构，提供废气处理的密闭空间；气旋导向装置多为弧形导流板，引导废气形成旋转气流；水帘生成系统包含水帘板、供水管路及喷头，确保水幕均匀覆盖；水循环系统由水泵、污水槽、回水管路构成，实现水资源的循环利用；漆渣过滤装置用于拦截污水中的漆渣，防止管路堵塞；风机提供废气流动的动力，出风口可连接风管将净化后的气体排出。

四、气旋水帘柜特点：

1、采用气旋离心与水幕吸附双重净化技术，对漆雾颗粒的捕捉效率可达95%以上，尤其适用于处理粘性大、颗粒粗的喷涂废气。

2、水循环系统设计合理，水资源重复利用率高，污水排放量少，降低了后续污水处理成本，符合节能环保要求。

3、柜体内部的漆渣过滤装置采用抽屉式或网板式设计，漆渣清理方便快捷，可有效减少设备维护时间。

4、进风口与出风口均采用法兰式接口，可根据现场安装需求灵活调整风管连接方向，适配不同的车间布局。

5、设备主体材质可根据使用场景选择，常规选用碳钢喷塑、不锈钢、PP板等，其中不锈钢材质耐腐蚀性强，适用于含酸性或碱性成分的废气处理场景。

6、操作简便，配备液位计、压力表等监测装置，可实时监控设备运行状态，且启动与停机流程简单，无需专业人员值守。

7、设备运行过程中噪音低，通过合理的风机选型与隔音设计，运行噪音可控制在75分贝以下，改善了车间作业环境。

五、气旋水帘柜适用范围

     气旋水帘柜又称气旋水洗塔、喷漆废气处理水帘柜、漆雾净化水帘柜等，凭借其对漆雾颗粒的高效捕捉能力，广泛应用于各类喷涂及相关行业。主要适用场景包括：汽车车身喷涂、家具木器喷漆、五金配件涂装、电子电器外壳喷涂、玩具表面喷漆、摩托车零部件涂装等。

在实际应用中，气旋水帘柜常与后续废气处理设备组合使用，形成不同的工艺路线，以适应不同废气成分的处理需求，常见组合工艺如下：

六、气旋水帘柜工程案例
